Transductor de elemento sencillo

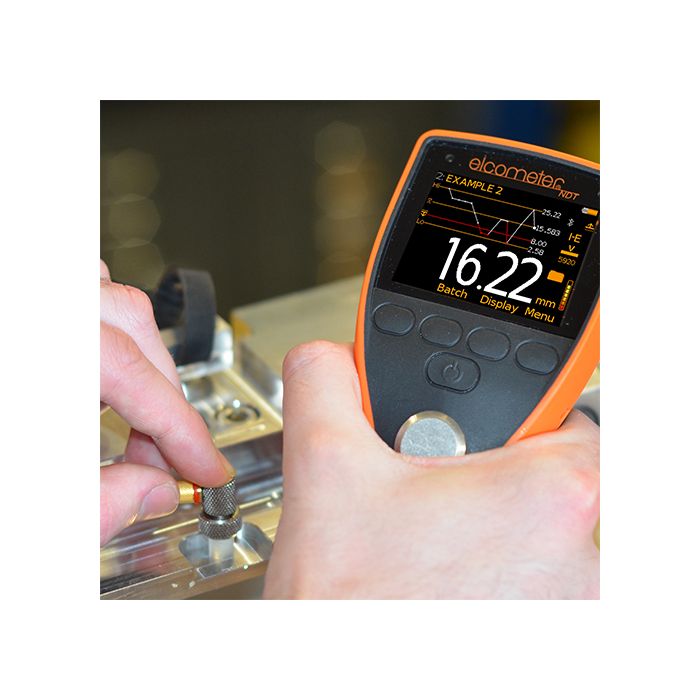

Los transductores de elemento sencillo Elcometer NDT están diseñados para medición de alta precisión del espesor de materiales delgados.

Descripción

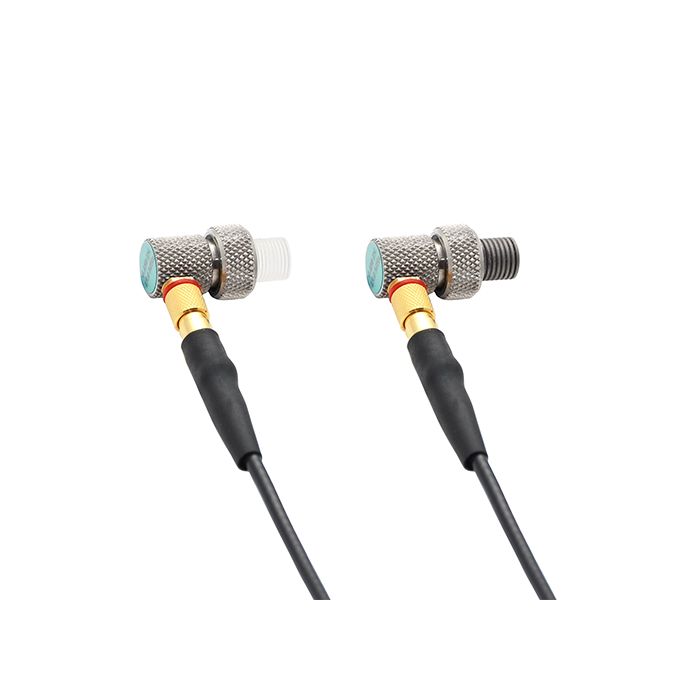

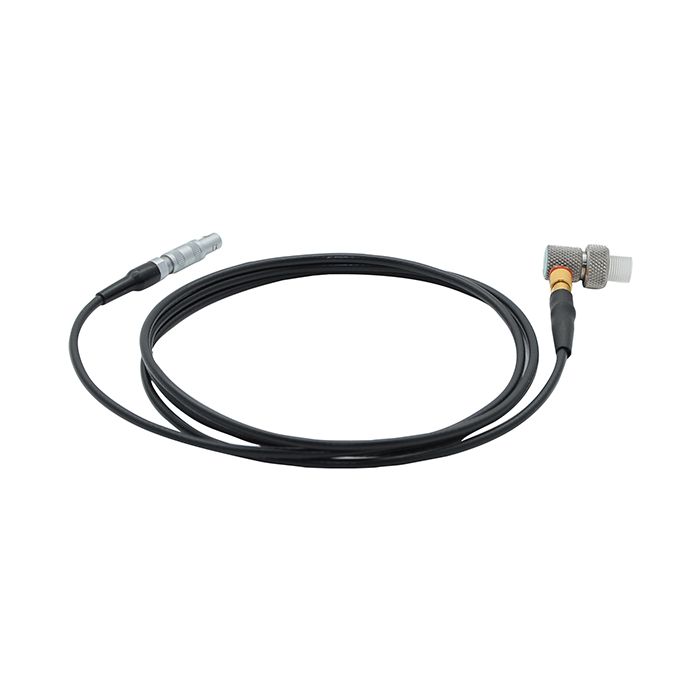

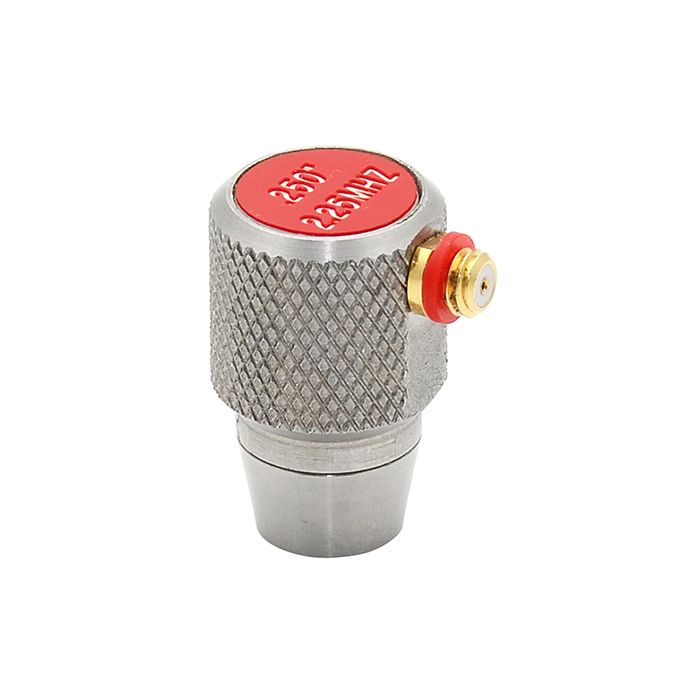

Un transductor de elemento sencillo consta de un elemento de cristal sencillo alojado dentro de una carcasa. El mismo cristal transmite y recibe la energía sonora. Los transductores de elemento sencillo suelen suministrarse con una línea de retardo para permitir mediciones precisas en materiales delgados.

Discos de Frecuencia y Diámetro

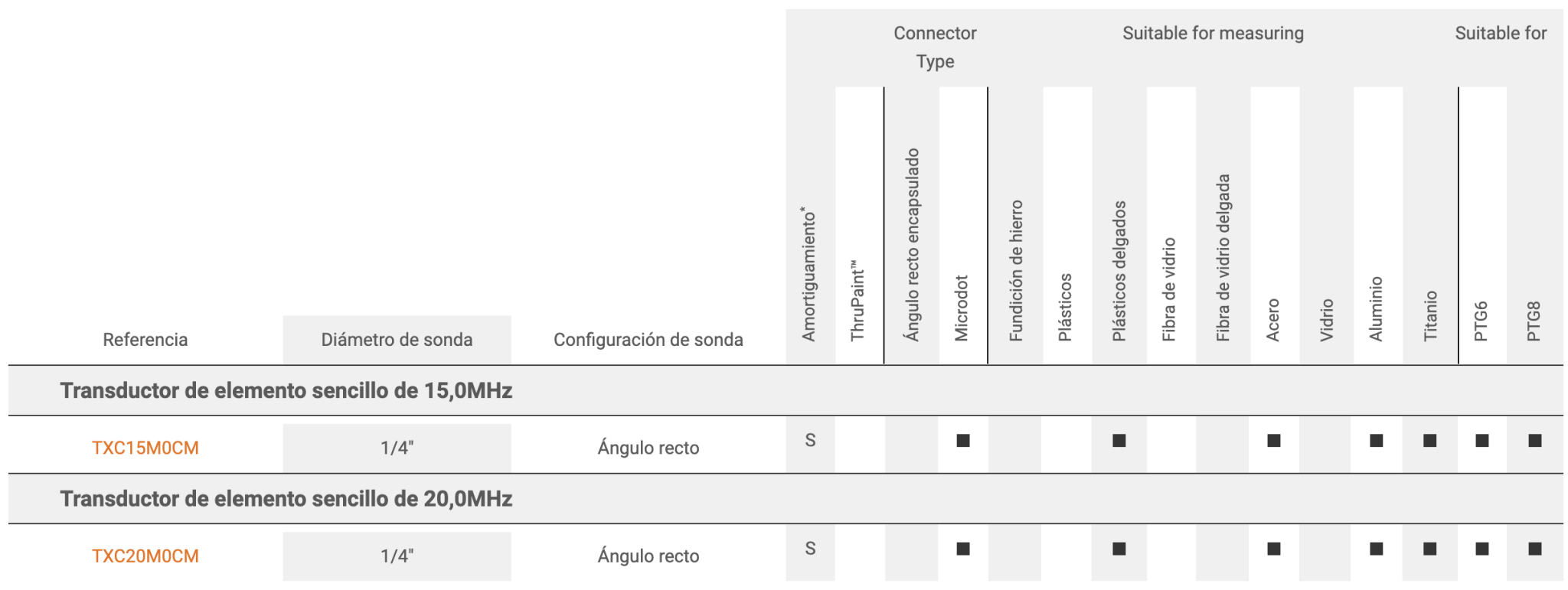

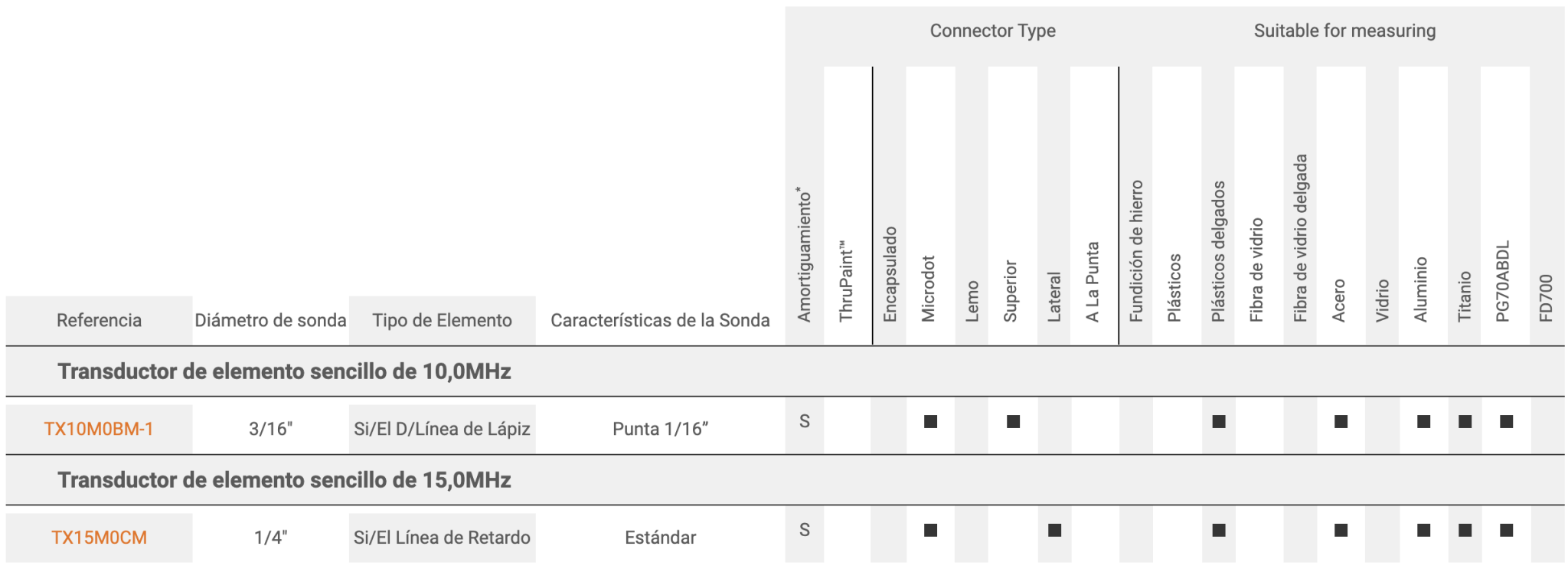

Los transductores se seleccionan por frecuencia y tamaño del cristal. La frecuencia del transductor adecuado se determina por el tipo de material y por la gama de espesores esperada. Las opciones de tamaño del cristal se determinan por el acceso, la forma y el acabado de superficie del objeto sometido a medición.

Línea de Retardo

Parte pequeña utilizada con transductores de elemento sencillo para retardar el pulso del sonido y así permitir la medición en materiales mas delgados. Solo pueden utilizarse con medidores de precisión.
