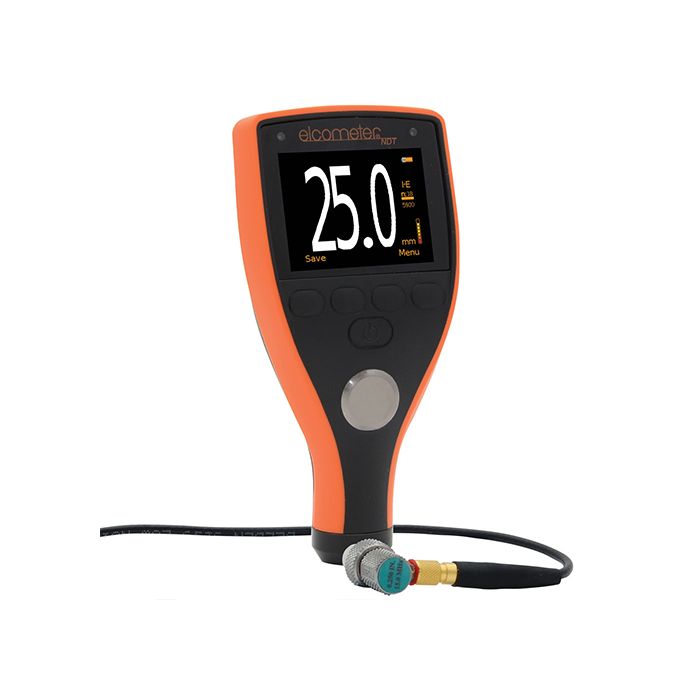

Medidor de espesor de precisión por ultrasonido
La gama Elcometer PTG se suministra con todas las prestaciones y la funcionalidad necesarias para medir con precisión el espesor de prácticamente cualquier material.
Descripción
- Modos de medición Interfaz a Eco (I-E), Eco a Eco (E-E) y Modo Plástico (PLAS)
- Rango de medición de 0,15 mm (0,006") a 25,40 mm (1,000")
- Opciones de calibración de 2 puntos, 1 punto, material, velocidad y de fábrica
- Tres memorias de calibración programables por el usuario
- Frecuencia de medición seleccionable por el usuario; 4, 8, 16 lecturas por segundo
- Resolución de lectura seleccionable por el usuario; 0,1 mm (0,01") o 0,01 mm (0,001")
Modo de exploración - Lecturas, estadísticas seleccionadas, gráfico de barras, gráfico de secuencia, B-Scan y modo diferencial
- Memoria de medidor; almacena hasta 100.000 lecturas en un máximo de 1000 lotes secuenciales o de cuadrícula
- Límites superior e inferior definidos por el usuario, con aviso sonoro y visual de aprobado/no aprobado
- Salida de datos USB y Bluetooth® a ElcoMaster® y la aplicación móvil ElcoMaster®
Normas
EN 14127, EN 15317

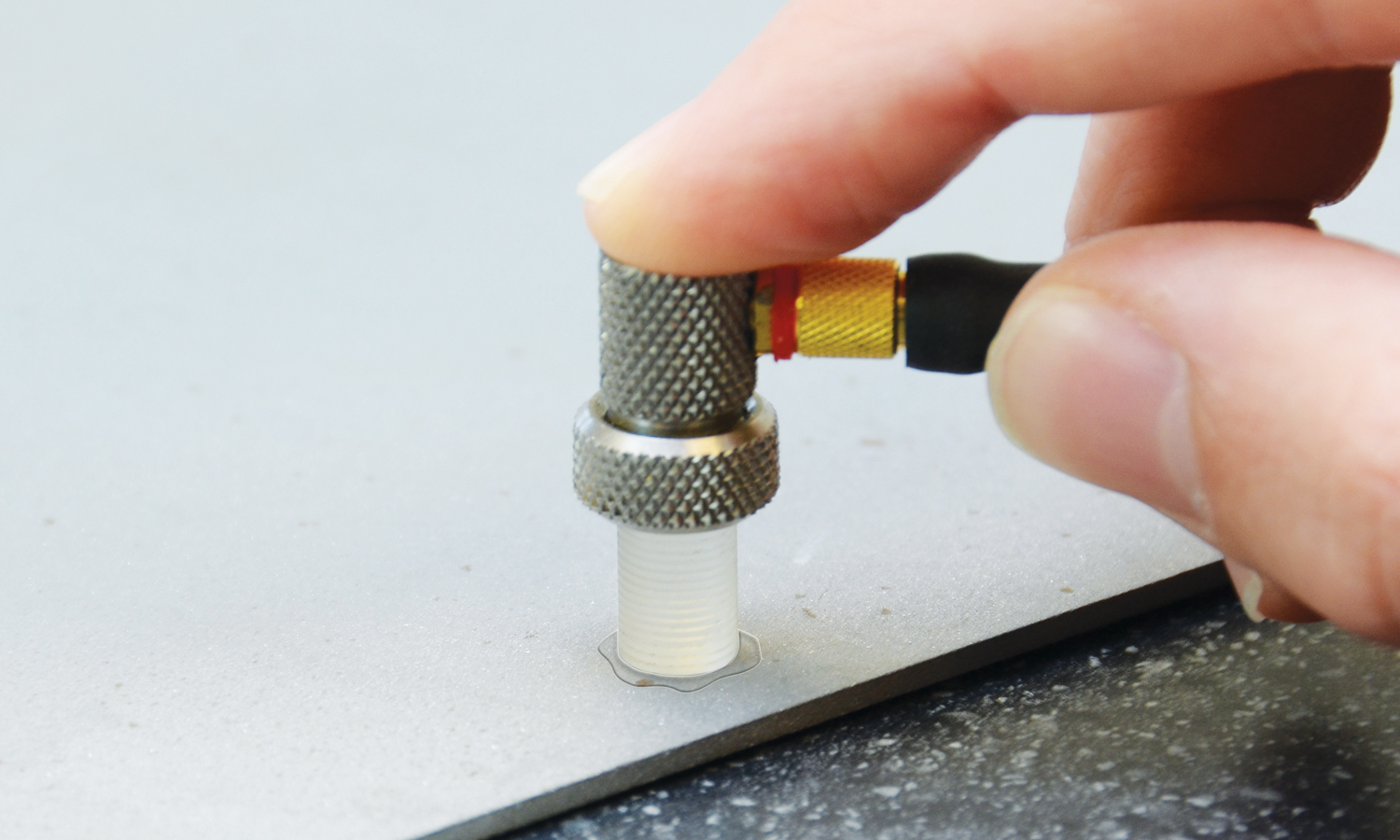

Preciso
Mide materiales delgados con una gran precisión
Los medidores Elcometer PTG, flexibles y fáciles de usar, disponen de un rango de medición de 0,15mm (0,006 pulg.) a 25,40mm (1.000 pulg.) con una precisión máxima de ±1% en tres modos de medición: Interfaz a Eco (IE), Eco a Eco (EE) y Modo Plástico (PLAS).

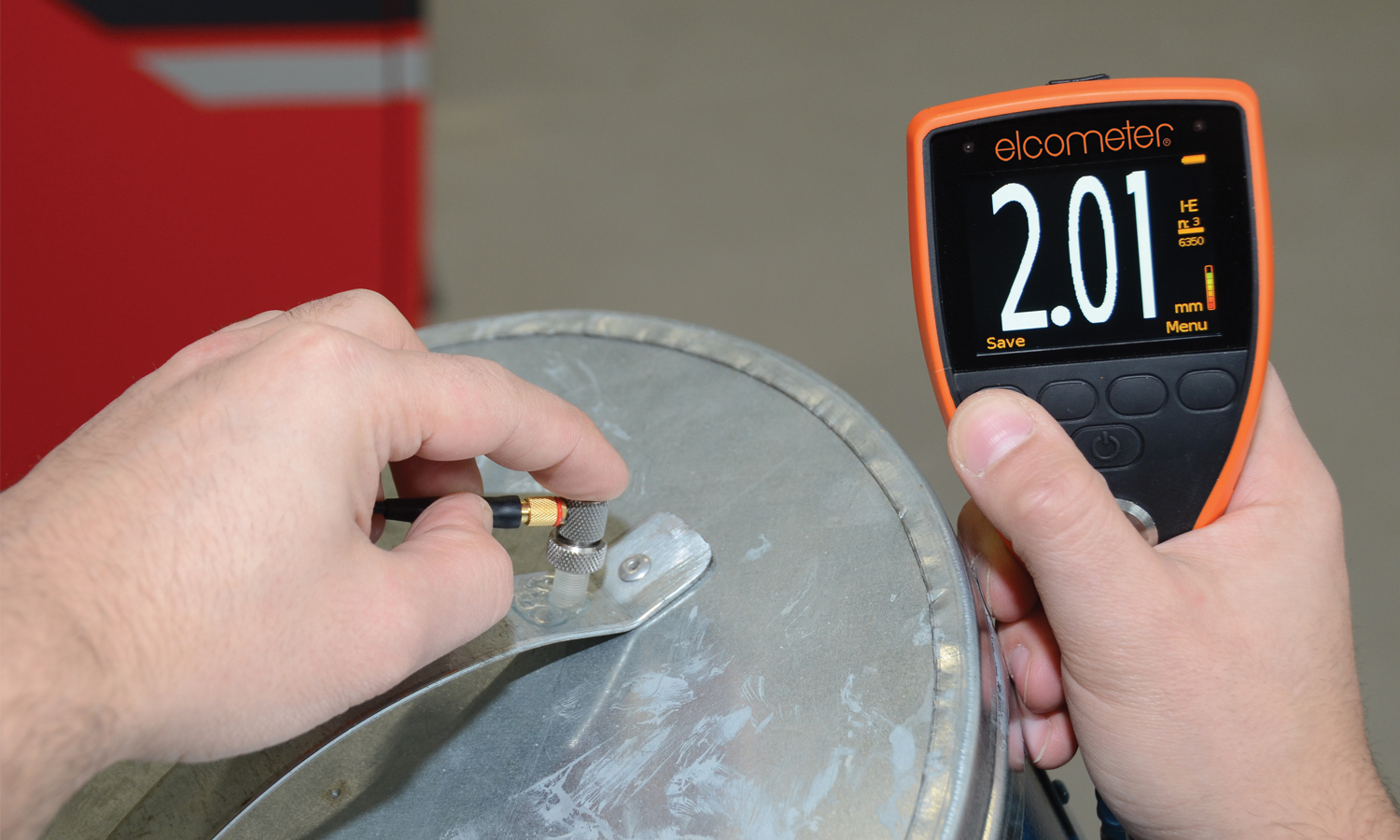

Potente
Almacene cada medición para realizar análisis adicionales
Es posible guardar hasta 100.000 lecturas en la memoria del medidor conformese toma cada medición, que posteriormente pueden descargarse a una aplicación de inspección o a ElcoMaster® para realizar análisis adicionales o generar informes.

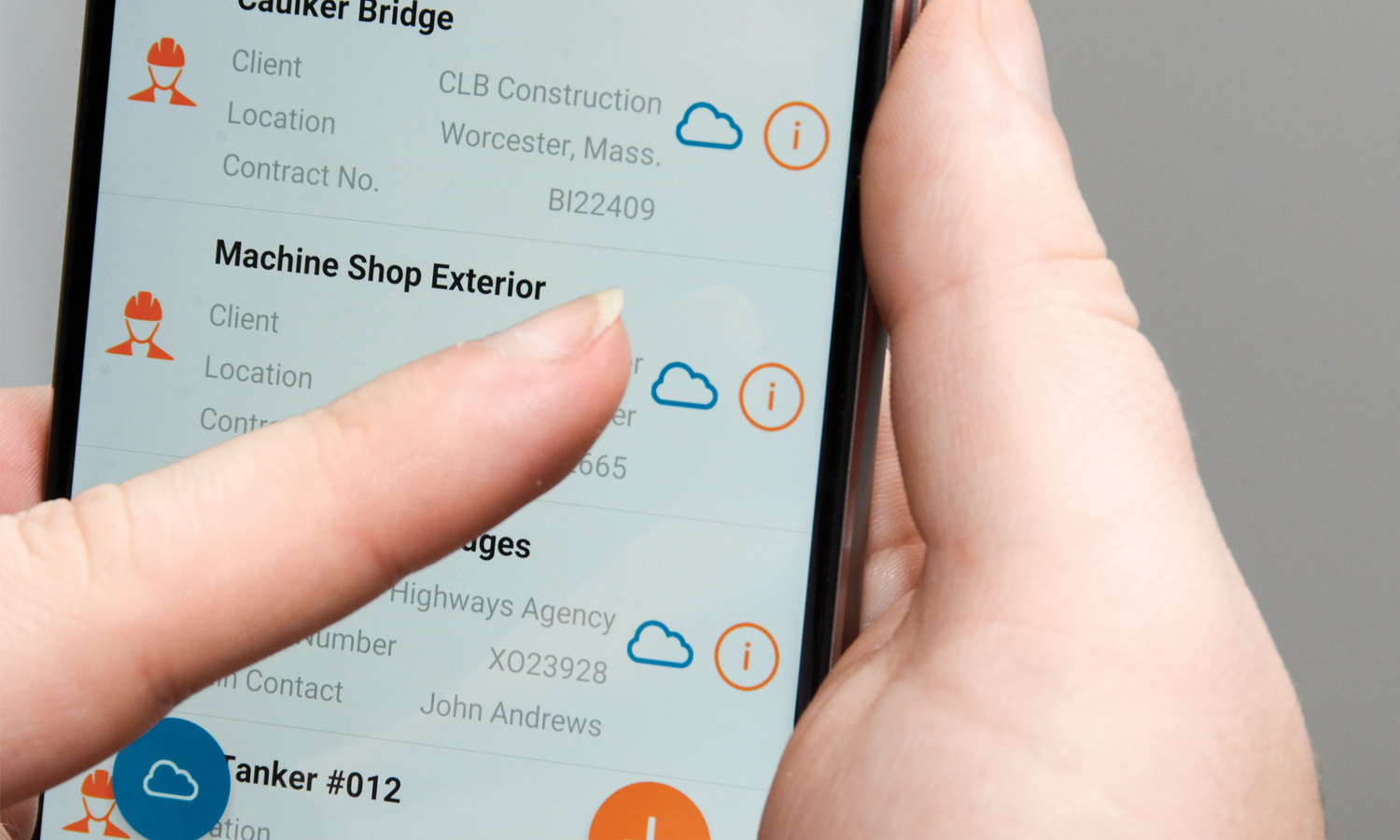

Conectividad inalámbrica
Conecte de forma armonizada con cualquier PC o dispositivo móvil Android™ o iOS
Conecte el Elcometer PTG8 mediante Bluetooth® o USB a un PC, dispositivo móvil Android™ o iOS y descargue los datos a una aplicación de inspección o a ElcoMaster® para generar informes al instante.

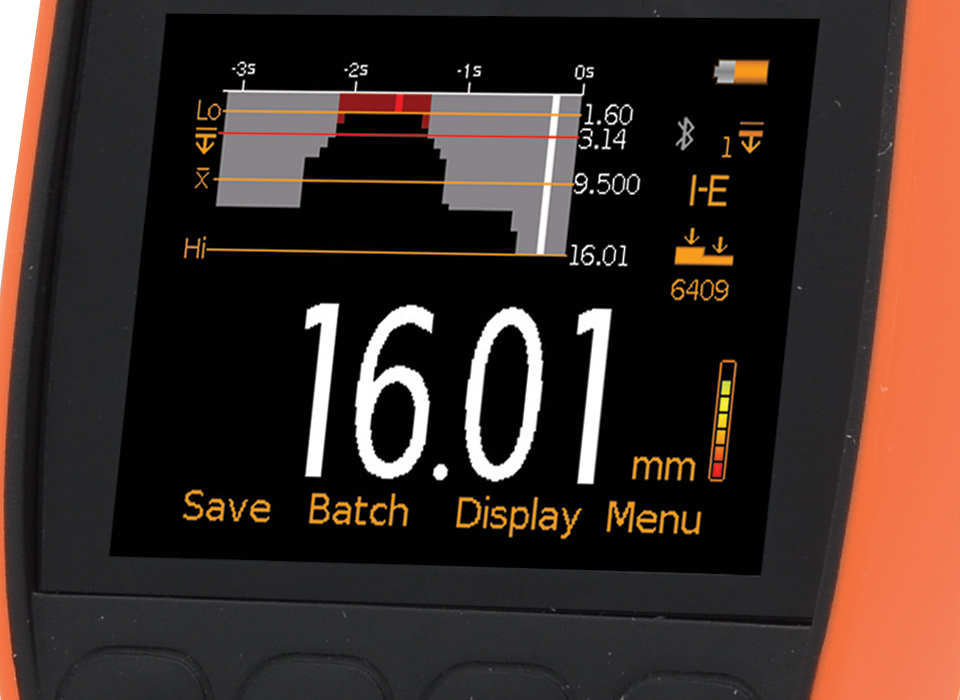

Personalizables
Elija y personalice la pantalla de visualización
La gama Elcometer PTG dispone de diversos modos de visualización entre los que elegir que permiten al usuario seleccionar el más adecuado a sus necesidades: lecturas, estadísticas seleccionadas, gráfico de barras, gráfico de secuencia o modo diferencial.

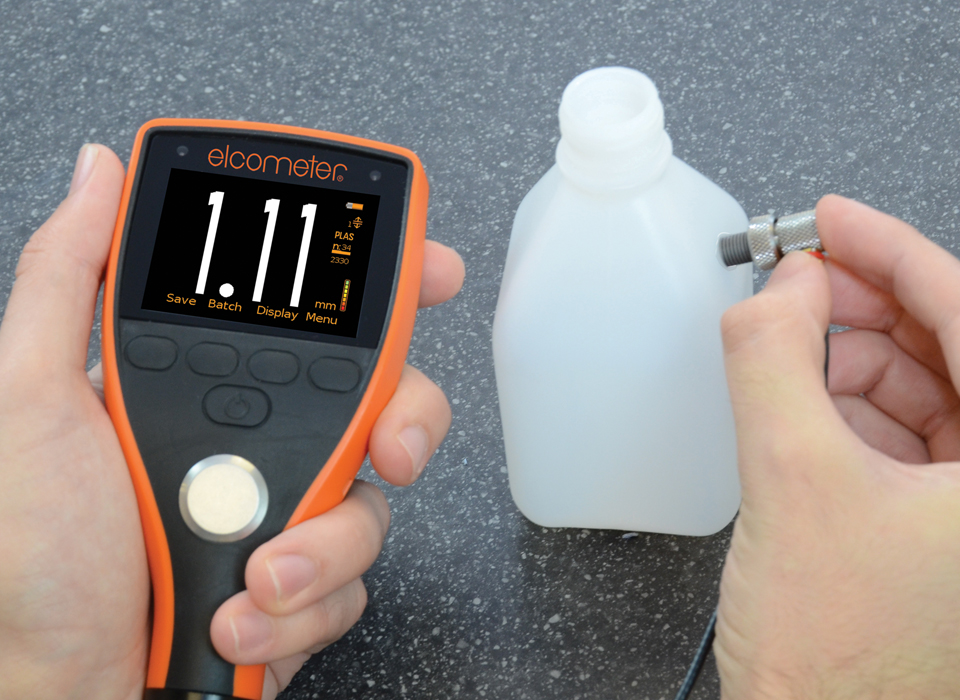

Modo de medición
Interfaz a Eco (IE); Se mide el espesor total desde la parte superior del revestimiento hasta el límite de densidad del material (normalmente la pared posterior). Adecuado para la medición de materiales de entre 1,65mm y 25,4mm (0,065 pulg. a 1 pulg.) de espesor.
Eco a Eco (EE); idóneo para medir materiales delgados, el espesor del material desde la superficie superior del mismo hasta el límite de densidad del material (normalmente la pared posterior). Adecuado para la medición de materiales de entre 0,15mm y 10,15mm (0,006 pulg. a 0,4 pulg.) de espesor.
Modo Plástico (PLAS); se utiliza específicamente para la medición de plásticos muy finos de entre 0,15mm y 5mm (0,006 pulg. a 0,197 pulg.) de espesor. Se necesita una línea de retardo de grafito para utilizar este modo.

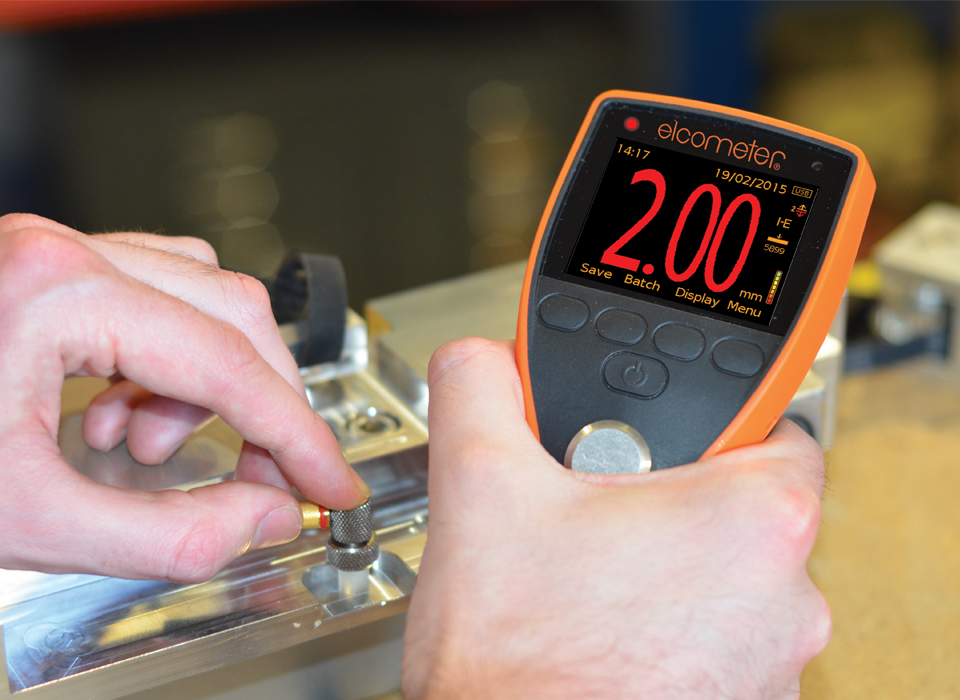

Límites Superior e Inferior Definibles Por el Usuario
Los medidores PTG disponen de límites superior e inferior definibles por el usuario con aviso sonoro y visual de pasa/fallo, lo que permite al usuario comparar las lecturas con valores predefinidos. El PTG8 permite almacenar hasta 40 límites preprogramados que pueden establecerse para lecturas individuales o para cada lote.
Si se toma una medición que queda fuera de los límites ajustados, el valor de lectura y el icono de límite cambian a rojo, el LED rojo parpadea y suena la alarma para indicar de inmediato las áreas en las que existen problemas.

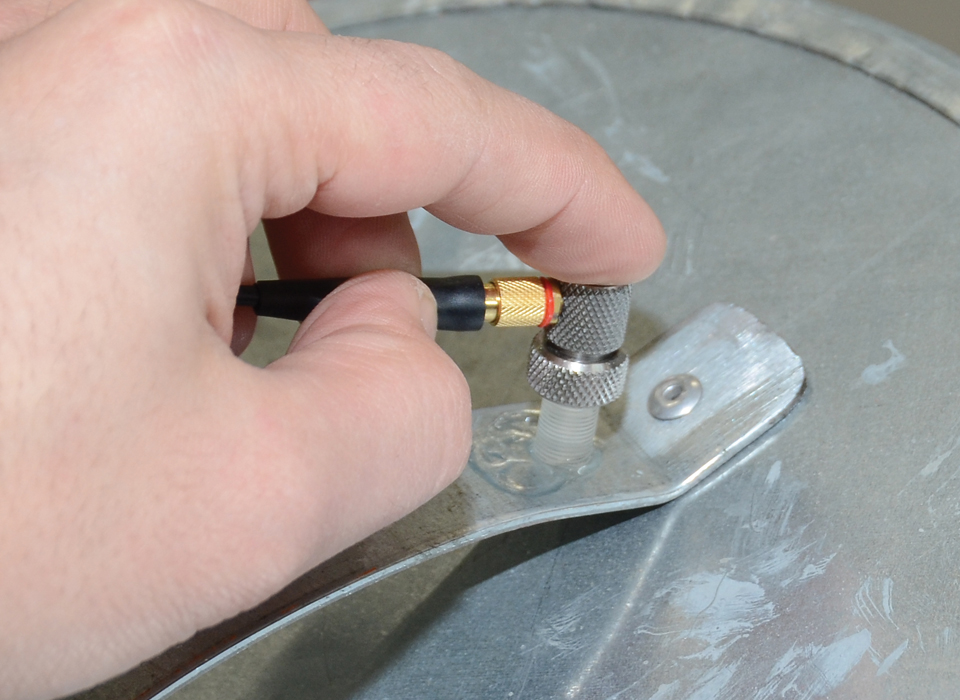

Opciones de calibración
Los medidores PTG disponen de diversas opciones de calibración que incluyen el método de 1 punto y 2 puntos y Velocidad. Como alternativa, el usuario puede utilizar uno de los 39 materiales predefinidos almacenados en el medidor: aluminio, acero, acero inoxidable, fundición de hierro, plexiglass, PVC, poliestireno y poliuretano.
El modelo PTG8 permite a los usuarios guardar en la memoria hasta tres calibraciones. Una vez guardadas, el usuario puede seleccionar una calibración sin necesidad de recalibrar el medidor. Empleando la función alfanumérica del medidor, es posible cambiar el nombre de las memorias de calibración para adaptarlo a la configuración de calibración.
Ficha técnica

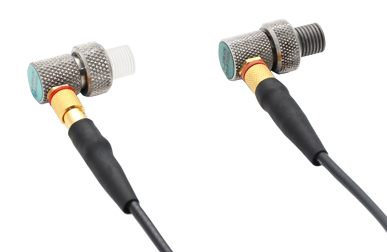

| Part Number Gauge Only | Complete with 15MHz ¼” right angle single element transducer | Descripción | Certificado | ||
| PTG6 | PTG6-TXC | Medidor de espesor de precisión por ultrasonido Elcometer PTG6 |  | ||
| PTG8BDL | PTG8BDL-TXC | Medidor de espesor de materiales por ultrasonido Elcometer PTG8BDL | | ||
| Número de modelo | PTG6 & PTG8 | ||||
| Rango de Medición1 | |||||
| Interfaz a Eco (IE) | 1,65 - 25,40mm (0,065 - 1,00”) | ||||
| Eco a Eco (EE) | 0,15 - 10,15mm (0,006 - 0,400”) | ||||
| Modo Plástico (PLAS) | 0,15 - 5,00mm (0,006 - 0,197”) | ||||
| Precisión de medición2 | |||||
| Interfaz a Eco (IE) | ±0,015mm (1,65-2,99mm), ±0,5% (3,00-25,4mm) | ±0,0006” (0,065 0,117”) ±0,5% (0,118-1,000”) | |||
| Modo Plástico (PLAS) | ±0,015mm (0,15-2,99mm), ±0,5% (3,00-5,00mm) | ±0,0006” (0,006-0,117”) ±0.5% (0,118-0,197”) | |||
| Temperatura de funcionamiento | -10 a 50°C (14 a 122°F) | ||||
| Fuente de alimentación | 2 pilas AA | ||||
| Duración de las pilas3 | Alcalinas: Aproximadamente 15 horas Litio: Aproximadamente 28 horas | ||||
| Peso del medidor | 210g (7,4oz) - incluidas pilas, sin transductor | ||||
| Dimensiones del medidor | 145 x 73 x 37mm (5,7 x 2,87 x 1,46”) - sin transductor | ||||
| Lista de empaque | Medidor de espesor de precisión por ultrasonido Elcometer PTG6, transductor de 15MHz (solo PTG6-TXC), acoplador ultrasónico, 3 protectores de pantalla, arnés para muñeca, 2 pilas AA, funda de transporte de plástico, certificado de calibración, tarjeta para ampliación de la garantía a 2 años, instrucciones de utilización Medidor de espesor de precisión por ultrasonido Elcometer PTG8, transductor de 15MHz (solo PTG8BDL-TXC), acoplador ultrasónico, 3 protectores de pantalla, arnés para muñeca, 2 pilas AA, funda de transporte de plástico, certificado de calibración, cable USB, software ElcoMaster®, tarjeta para ampliación de la garantía a 2 años, instrucciones de utilización | ||||
